基礎信息
GMU400E 五軸聯動加工中心，剛性優異、反應迅捷、精度穩定，特別適用於小型模具、汽車配件、民用航空產業機械等相關領域複雜零件的多面加工及五軸聯動加工。
-
高精度銑削技術 -
高剛性床身結構 -
HSC高速銑削技術 -
GTRT齒輪驅動轉台技術 -
高響應動態表現
産品規格
<
>
| 名稱 | 單位 | GMU-400 |
| X/Y/Z軸行程 | mm | 450/500/350 |
| A/C軸行程 | 度 | ±120/360 |
| 主軸端面至工作台距離(A軸位于0度位置時) | mm | 150-500 |
| 工作台尺寸 | mm | φ400 |
| 最大承重 | kg | 120 |
| 主軸 | ||
| 主軸（標配） | ||
| 主軸最高轉速/錐柄 | rpm | 15000/HSK-A63 |
| 主軸功率（額定） | KW | 5.4/7.5 |
| 扭矩（額定） |
N.m |
29/40.6 |
| 進給系統 | ||
| X/Y/Z軸快速位移 | m/min | 30/30/20 |
| 最大切削進給率 | m/min | 10 |
| 加速度 | m/s2 | 5 |
| A/C軸快進速度 | RPM/min | 20/30 |
| 定位精度/重複定位精度VDIDGQ3441/iso 230-2 | ||
| X/Y/Z | mm | 0.006/0.003 |
| A/C | ARCSEC | 8/4 |
| 自動換刀系 | ||
| 刀具數 | Pcs | 24T |
| 換刀時間（刀-刀） | sec | 2.5S |
| 刀具最大長度 | mm | 250 |
| 刀具最大直徑/相鄰無刀 | mm | φ80/φ120 |
| 刀具最大重量 | kg | 8 |
| 機床尺寸 | ||
| 機床總高 | mm | 3100 |
| 占地面積（長X寬） | m㎡ | 3100x2400 |
| 機床淨重 | kg | 8000 |
| 電力需求 | kw | 40 |
産品特點

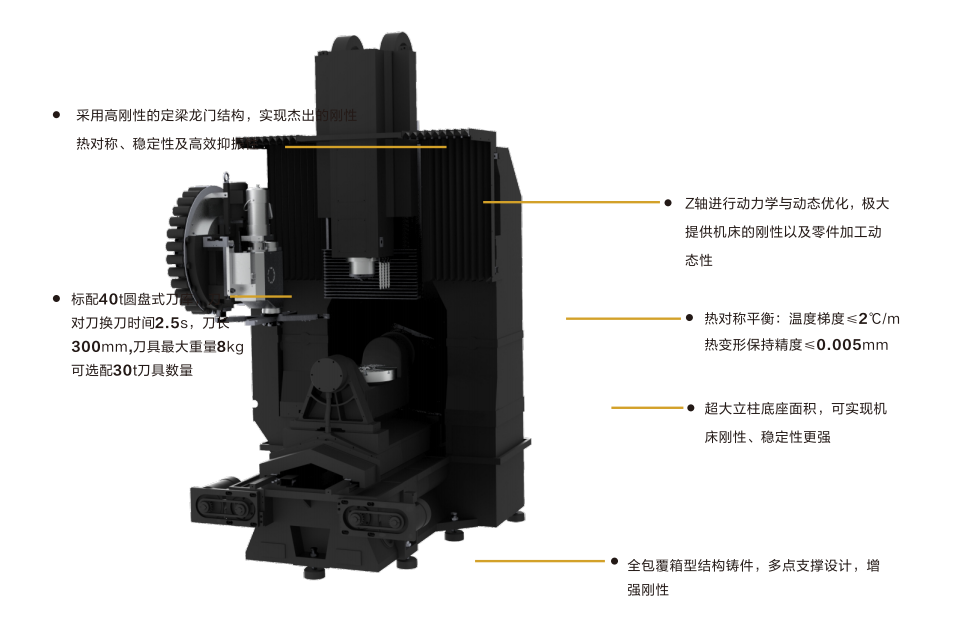

（1）實現高精度的五軸聯動加工
GMU400E 的設計導入有限元素分析與動力學最佳化，大幅提升機床各部件的靜態及動態特性，確保床身結構的整體剛性、穩定性與動態精度。

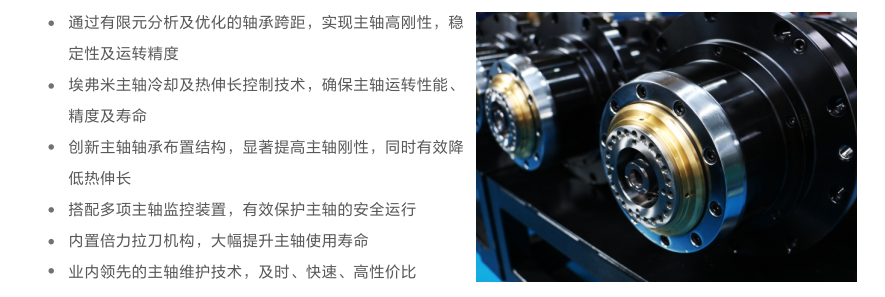

（2）SUPERPOWER 直聯式主軸 / 電主軸
埃弗米憑藉業界高端的主軸研發技術與熟練的主軸維護技藝，能快速解決客戶的主軸維護相關問題，將客戶的使用成本降至最低。
