GMU-750/700D

精准,如您所见

实现高效而准确的联动加工

0%
    • 高效铣削技术
    • 高刚性床身结构
    • 高精度齿轮传动转台技术
    • 高响应动态表现
    基础信息

    GMU-750/70OD秉承定染龙门结构的强大网性、搭载埃弗米独有的机械传动转台技术,结合齿轮消隙专利及转台扭转阳尼机构:另外通过业内强大的主轴研发技术加持,使GMU750/700D无畏系列实现高效而准确的铣削联动加工。

    产品规格
    GMU-750/700D
    名称 单位 GMU-750 GMU-700D
    系统(控制单元)   HEIDENHAIN-iTNC640 HEIDENHAIN-iTNC640
    X/Y/Z轴行程 mm 750/1150/550 750/1150/550
    A/C轴行程 ±120/360 +120/360
    主轴端面至工作台距离(A轴位于0度位置时) mm 150-700(此值为机械主轴,电主轴会有不同) 150-700(此值为机械主轴,电主轴会有不同)
    工作台尺寸 mm φ630 φ700
    最大承重 kg 500 400
    主轴
    主轴(标配)
    主轴最高转速/锥柄 rpm 15000/HSK-A63 15000/HSK-A63
    主轴功率(S1/S6-40%) Kw 18/22 18/22
    扭矩(S1/S6-40%) N.m 57/70 57/70
    进给系统
    X/Y/Z轴快速位移 m/min 36/36/30 36/36/30
    最大切削进给率 m/min 20 20
    加速度 m/s2 0.8 0.8
    A/C轴快进速度 RPM/min 20/30 20/80(C轴DDR)
    额定扭矩A/C N.m 2080/990 2080/860
    静止扭矩A/C N.m 3150/1295 3150/1570
    刹车扭矩A/C N.m 5000/0 5000/3500
    定位精度(GB17421.22000)
    X/Y/Z mm 0.008/0.008/0.008 0.008/0.008/0.008
    A/C ARCSEC 12/12 12/12
    重复定位精度(GB17421.22000)
    X/Y/Z mm 0.004/0.004/0.004 0.004/0.004/0.004
    A/C ARCSEC 6/6 6/6
    自动换刀系统
    刀具数 Pcs 24T 24T
    换刀时间(刀-刀) sec 2.5S 2.5S
    刀具最大长度 mm 300 300
    刀具最大直径/相邻无刀 mm 60/φ120 φ60/φ120
    刀具最大重量 kg 8 8
    机床尺寸
    机床总高 mm 3700 3700
    占地面积(长X宽) m㎡ 4500x3200 4500x3200
    机床净重 kg 15500 15500
    电力需求 kw 50 55
    产品特点

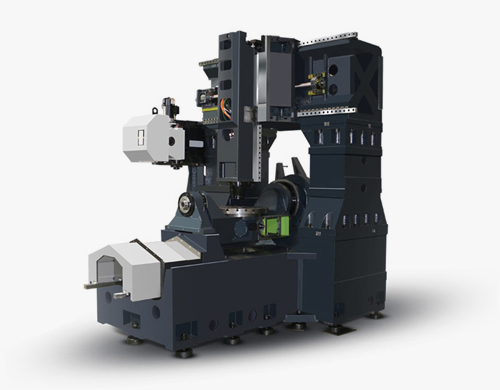

    (1)设计采用定梁龙门床身结构,确保床身结构的高刚性、高精度及高效稳定
    设计采用有限元分析和动力学优化,极大提升机床每个部件的静态及动态特性以确保机床的整体刚性、稳定性及动态精度。
    (2)强悍的高刚、高精齿轮传动转台技术
    摇篮式回转工作台为本司设计制造,AC轴均为预载的双齿轮消隙传动,刚性超强。为消除摇篮体的第一阶薄弱扭转模态,特设本司专利扭转阻尼器。
    · GTRT齿轮传动转台技术
    · 埃弗米齿轮消隙专利技术
    · A/C转台双臂支撑,刚性高、承载强、 高精度
    · DIN5级进口斫磨齿轮技术
    · 广泛加工材质的适用性,包括钢材、钛合金等高硬度高韧性材质的加工
    · A/C轴标配海德汉圆光棚
    · 排屑.清洁更简昜
    · 创造性的摇篮扭转阳尼技术

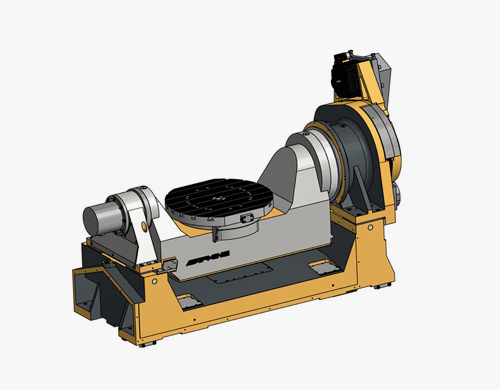

    GTRT转台
    A轴:伺服电机+双齿轮消隙(侧隙消除专利技术)+扭转阻尼技术
    C租:伺服电机+双齿轮消隙
